 Data Flow Diagram (DFD) adalah suatu diagram yang menggunakan notasi-notasi untuk menggambarkan arus dari data sistem, yang penggunaannya sangat membantu untuk memahami sistem secara logika, tersruktur dan jelas.

DFD merupakan alat bantu dalam menggambarkan atau menjelaskan sistem yang sedang berjalan logis.

Simbol DFD

 Syarat Memuat DFD

1. Pemberian nama untuk tiap komponen DFD

2. Pemberian nomor pada komponen proses

3. Penggambaran DFD sesering mungkin agar enak dilihat

4. Penghindaran penggambaran DFD yang rumit5. Pemastian DFD yang dibentuk itu konsiten secara logika

Tips-tips dalam membuat DFD

1.Pilih notasi sehingga proses yang didekomposisi atau tidak didekomposisi dapat       dibaca denganmudah

2.Nama proses harus terdiri dari kata kerja dan kata benda

3.Nama yang dipakai untuk proses, data store, dataflow harus konsisten (identitas perlu)

4.Setiap level harus konsisten aliran datanya dengan level sebelumnya

5.Usahakan agar external entity pada setiap level konsisten peletakannya

6.Banyaknya proses yang disarankan pada setiap level tidak melebihi 7 proses

7.Dekomposisi berdasarkan kelompok data lebih disarankan (memudahkan aliran data ke storageyang sama)

8.Nama Proses yang umum hanya untuk prose yang masih akan didekomposisi

9.Pada Proses yang sudah tidak didekomposisi, nama Proses dan nama Data harus sudah spesifik

Didalam DFD terdapat 3 level, yaitu :

1. Diagram Konteks :

menggambarkan satu lingkaran besar yang dapat mewakili seluruh proses yang terdapat di dalam suatu sistem. Merupakan tingkatan tertinggi dalam DFD dan biasanya diberi nomor 0 (nol). Semua entitas eksternal yang ditunjukkan pada diagram konteks berikut aliran-aliran data utama menuju dan dari sistem. Diagram ini sama sekali tidak memuat penyimpanan data dan tampak sederhana untuk diciptakan.

2. Diagram Nol (diagram level-1) : merupakan satu lingkaran besar  yang mewakili lingkaran-lingkaran kecil yang ada di dalamnya. Merupakan pemecahan dari diagram Konteks ke diagram Nol. di dalam diagram ini memuat penyimpanan data.

3. Diagram Rinci : merupakan diagram yang menguraikan proses apa yang ada dalam diagramNol.

Fungsi DFD

·         Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi.

·          DFD ini adalah salah satu alat pembuatan model yang sering digunakan, khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem. Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem.

·         DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem yang mudah dikomunikasikan oleh profesional sistem kepada pemakai maupun pembuat program.

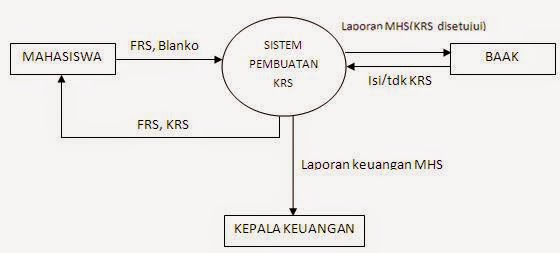

Contoh kasus sederhana DFD
